懸臂銷嵌入外螺紋安裝帶扣環溝槽型標準型螺紋長度指定型類別：圓柱銷

產品簡介：晉升泰專注數控車床加工,自動車床加工CNC加工,車銑復合精密零件，專業生產各類精密零件，涉及車削、冷鐓、沖壓等領域，集設計、研發、制造、銷售為一體。專業穩定的技術、生產和品質團隊，為客戶提供高難度、新材料，耐腐蝕、耐高溫等產品解決方案，實現進口精密零件完美替代，成...

在線咨詢咨詢熱線：400-0755-965

咨詢客服，我們快速為您報價，或者提供技術支持！

產品介紹

· 請按照選型步驟①-⑥選擇型式和參數后進行訂購。

訂貨舉例：型式（①Type.②D)-③Y-④F-⑤G-⑥K

AXES10-Y25-F18-G8-K12

螺紋長度固定型	螺紋長度指定型	材質	表面處理
AXETY	AXEFTY	S45C	四氧化三鐵保護膜
AXETN	AXEFTN	S45C	無電解鍍鎳
AXES	AXEFS	SUS303	-

·
Y≥17時，扳手槽為15,Y＜17時，扳手槽銑穿

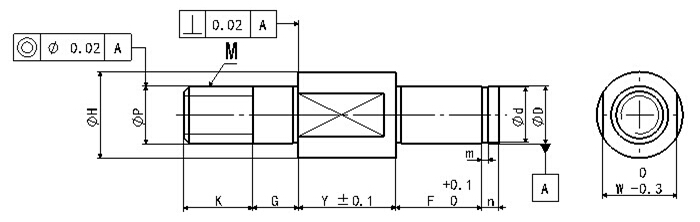

型號	D(g6)		指定單位1mm				P（g6）	M 粗牙螺紋	H	W	d		m	n
			Y	F	G	K					基準尺寸	公差
螺紋長度固定型	3	-0.002 -0.008	2~30	3~50	3~8	3~6	3	M3	7	5	2	+0.06 0	0.5	2
AXETY	4	-0.004 -0.012				4~8	4	M4	8	6	3		0.7
AXETN	5					5~10	5	M5	9	7	4	+0.075 0
AXES	6		2~60	5~100	5~10	6~12	6	M6	10	8	5
螺紋長度指定型	8	-0.005 -0.014				8~16	8	M8	12	10	7	+0.09 0	0.9	3
AXEFTY	10					10~20	10	M10	15	13	9.6	0 -0.09	1.15
AXEFTN	12	-0.006 -0.017		10~100	5~15	12~24	12	M12	17	14	11.5	0 -0.110		4
AXEFS	15								20	17	14.3
