鉸鏈銷帶肩扣環固定型L尺寸指定型類別：圓柱銷

產品簡介：晉升泰專注數控車床加工,自動車床加工CNC加工,車銑復合精密零件，專業生產各類精密零件，涉及車削、冷鐓、沖壓等領域，集設計、研發、制造、銷售為一體。專業穩定的技術、生產和品質團隊，為客戶提供高難度、新材料，耐腐蝕、耐高溫等產品解決方案，實現進口精密零件完美替代，成...

在線咨詢咨詢熱線：400-0755-965

咨詢客服，我們快速為您報價，或者提供技術支持！

產品介紹

· 請按照選型步驟①-③選擇型式和參數后進行訂購。

訂貨舉例：型式（①Type.②D)-③L

AHITHRYF3-L5

Type		相當材質	硬度	表面處理	附件
L尺寸固定型	L尺寸指定型
AHITHRY	AHITHRYF	S45C	40～45HRC	四氧化三鐵保護膜	1個扣環	彈簧鋼
AHISS	AHISSF	SUS304	/	/		SUS304
AHICHR	AHICHRF	SUS440C	45~50HRC

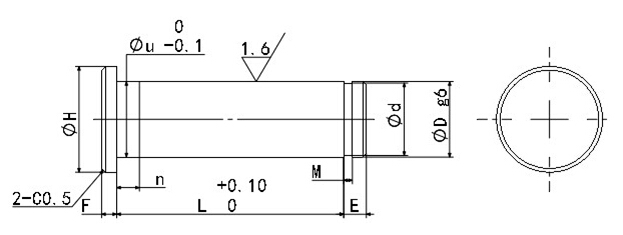

Type	D公差(g6)		L 指定單位0.1mm	M		E	(u)	（n)	d		F	H	附屬扣環
					容差					容差			形狀	JIS公稱規格*

AHITHRYF AHISSF AHICHRF	3	-0.002 -0.008	5.0～50.0	0.5	+0.05 +0.00	2	2.9	1.5 以下	2	+0.06 +0.00	1.5	5.5	E型	d2
	4	-0.004 -0.012												d3
	5		10.0～60.0	0.7	+0.1 +0.0		3.9		3			6.5		d4
	6		10.0～100.0				4.9		4	+0.075 +0.000		8		d5
	8	-0.005 -0.014					5.8		5			9		d5
				0.9		3	7.8		7	+0.09 +0.00	2	12	C型	d7
	10		15.0～100.0
				1.15	+0.14 +0.00		9.8		9.6	-0.00 -0.09		14		d10
	12	-0.006 -0.017
	15		20.0～100.0				11.8		11.5	-0.00 -0.11	3	17		d12
	16		20.0～100.0				14.8		14.3			20		d15
	20	-0.007 -0.020					15.8		15.2			21		d16
	25			1.35			19.8		19	-0.00 -0.21	4	26		d20
							24.8		23.9			31		d25
