Type

相當材質

硬度

表面處理

附件

標準螺帽

標準螺帽

U型螺帽

標準螺帽

防松螺帽

AHTTY

AHTTYF

AHTTYFU

S45C

/

四氧化三鐵保護膜

SUS304

SUS304

AHTTHRY

AHTTHRYF

AHTTHRYFU

40～45HRC

AHTSS

AHTSSF

AHTSSFU

SUS304

/

/

AHTCHR

AHTCHRF

AHTCHRFU

SUS440C

45~50HRC

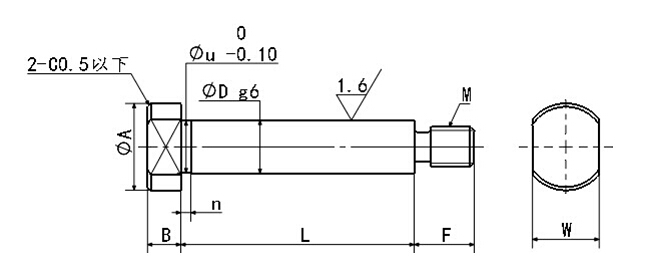

Type

D公差(g6)

L
指定單位0.1mm

A

W

B

F

(u)

(e)

M

附件螺帽

粗牙螺紋

標準螺帽
AHTTYF
AHTTHRYF
AHTSSF
AHTCHRF
U型螺帽
AHTTYFU
AHTTHRYFU
AHTSSFU
AHTCHRFU

4

-0.004
-0.012

5.0～50.0

7

5

3

6

3.9

1.5

M3

M3X0.5

5

5.0～60.0

9

7

4

4.9

M4

M4X0.7

6

10.0～100.0

10

8

5

9

5.8

M5

M5X0.8

8

-0.005
-0.014

13

10

7.8

M6

M6X1.0

10

16

13

12

9.8

M8

M8X1.25

12

-0.006
-0.017

15.0～100.0

18

14

16

12

M10

M10X1.5

15

20.0～100.0

24

21

18

15

M12

M12X1.75

16

16

20

-0.007
-0.020

27

23

20

M16

M16X2.0

25

30

27

25
