導向軸一端外螺紋一端內螺紋型帶扳手槽型類別：導向軸

產品簡介：晉升泰專注數控車床加工,自動車床加工CNC加工,車銑復合精密零件，專業生產各類精密零件，涉及車削、冷鐓、沖壓等領域，集設計、研發、制造、銷售為一體。專業穩定的技術、生產和品質團隊，為客戶提供高難度、新材料，耐腐蝕、耐高溫等產品解決方案，實現進口精密零件完美替代，成...

在線咨詢咨詢熱線：400-0755-965

咨詢客服，我們快速為您報價，或者提供技術支持！

產品介紹

請按照選型步驟①-⑧選擇型式和參數后進行訂購。

訂貨舉例：型式（①Type.②D)-③L-④F-⑤B-⑥M-⑦N-⑧BS

PWPCR8-L15-F5-B2-M3-N3-BS1

Type	材質	硬度	表面處理
帶扳手槽型
PWPCR	SUS440C	SUS440C 高頻淬火53HRC~~	/
PWPCRG	SUS440C		鍍硬鉻鍍層硬度HV750~ 鍍層厚度3μm以上

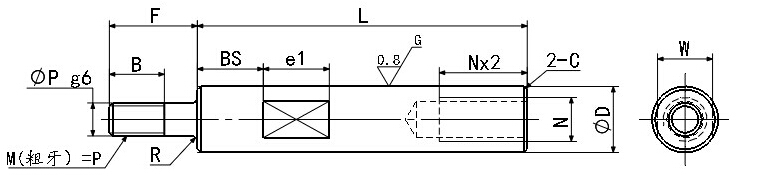

Type	D（g6）		L指定單位1mm			M（粗牙）	N（粗牙）	扳手槽尺寸			R	C	(Y) Max.
帶扳手槽型			L	F	B			BS	W	e1
PWPCR PWPCRG	6	-0.004	25~598	2≤F≤Px5	（P≤6時） B≤F-2 （P=8或10時） B≤F-3 （P≥12時） B≤F-5 （無螺紋時） B=0 ！B≥螺距x3	3、4、5、6	3	BS=指定單位1mm ！BS+e1≤L ！BS≥0	5	8	0.3	0.5	600
	8	-0.005 -0.014	25~798			3、4、5、6、8	3、4、5		7				800
	10					4、5、6、8、10	3、4、5、6		8				800
	12	-0.006 -0.017	25~998			5、6、8、10、12	4、5、6、8		10	10			1000
	13					5、6、8、10、12	4、5、6、8		11				1000
	15					5、6、8、10、12	4、5、6、8、10		13				1000
	16		25~1198			5、6、8、10、12、16	4、5、6、8、10		14			1.0	1200
	20	-0.007 -0.020				6、8、10、12、16、20	4、5、6、8、10、12		17				1200
！D=P時，請指定B尺寸為F=B.但由于L尺寸、F尺寸優先加工，因此產品的B尺寸變?yōu)镕-（螺距x2).！全長L必須滿足NX3≤L
